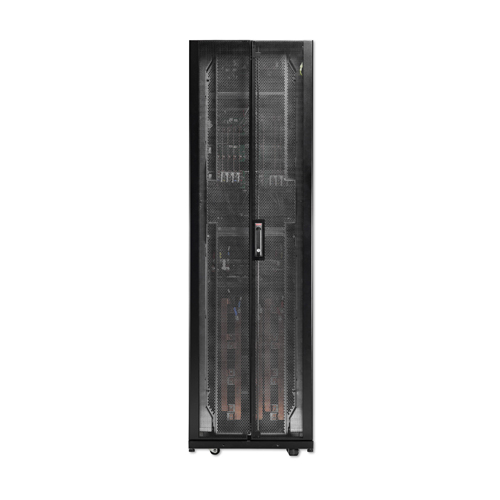

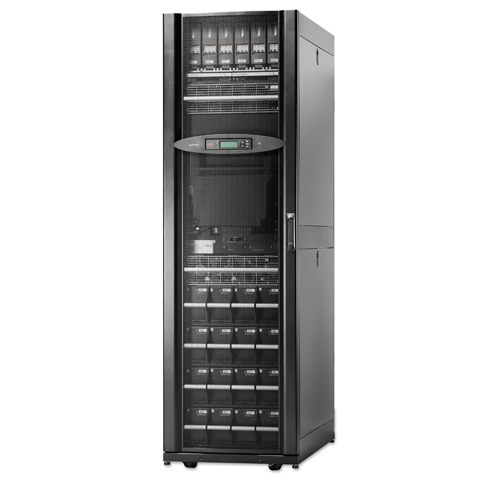

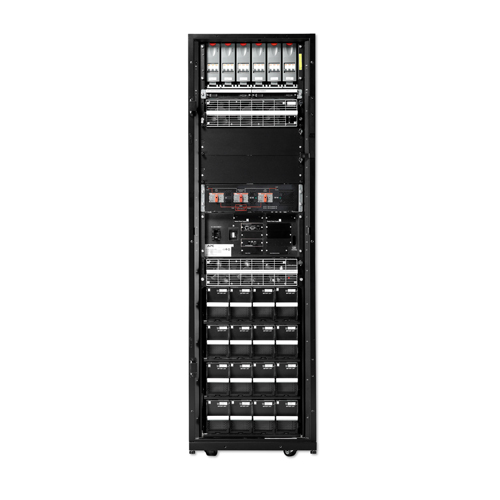

SY16K48H-PD

高密度单机柜设计中的热扩充电源、运行时间和配电。这一高效的 3 相 UPS 可以随着数据中心的扩充而最高扩展到 48kW/48kVA。适用于中小数据中心应用场合。

了解更多 >

适用范围：中小型信息中心机房，网络中心，移动电信机房
产地：国产

0755-89814800

收藏打印

SY16K48H-PD

高密度单机柜设计中的热扩充电源、运行时间和配电。

这一高效的 3 相 UPS

可以随着数据中心的扩充

而最高扩展到 48kW/48kVA。

适用于中小数据中心应用场合。

常用

旁路连接

5 wire (3PH + N + G)

旁路电压容限

+/-10% settable from +/-4/6/8 and 10%

最大旁路输入电流

80A

旁路保护设备

80A

输出

输出功率容量

16 kW/ 16 kVA

最大可配置功率

48 kW/ 48 kVA

额定输出电压

230V, 400V 3PH

输出电压可调范围

可配置用于 380、400 或 415 V 3 相额定输出电压

满负载效率

95.0%

输出电压失真

低于 2%

输出频率(与主频率同步)

50/60 Hz +/- 3 Hz 用户可调 +/- 0.1

其它输出电压

380, 400, 415

波峰因数

无限的

拓朴

双转换联机

波形类型

正弦波

输出连接

(1) Hard Wire 5-wire (3PH + N + G)

输出电压容差

+/-1% static and +/- 5% at 100% load step

输出电压 THD

< 2% for 0 to 100% linear load and < 6% for full non linear load

过载工作

10 minutes @ 125% and 60 seconds @ 150%

半负载效率

95.0%

所需的输出电流保护

100A

旁路

内置静态旁路

输入

额定输入电压

400V 3PH

输入频率

40 - 70 Hz

输入端子类型

Hard Wire 5-wire (3PH + N + G)

工作电压范围

340 - 477V

其他输入电压

380, 400, 415

最大输入电流

33A

输入断路器容量

100.0 A

最大耐受短路电流 (Icw)

30.0 kA

输入总谐波失真

Less than 5% for full load

所需输入保护类型

销往全球的产品

电池与运行时间

电池型号

VRLA

预装电池

可用电池模块插槽

典型充电时间

3 小时

RBC™ 数量

额定电池电压

+/-192 V (split battery referenced to neutral)

电池电压放电结束

+/-154 V

DC 过流保护

504A

最大可用短路电流

1 kA

电池工作效率

94.00%

放电结束时最大电池电流

过载工作

10 minutes @ 125% and 60 seconds @ 150%

可选用电池

APC Symmetra PX 16kW All-In-One, Scalable to 48kW, 400V

运行时图表

Curve	Part Number(s)
A	SY16K48H-PD
B	SY16K48H-PD + (1)SYBT9-B4
C	SY16K48H-PD + (2)SYBT9-B4
D	SY16K48H-PD + (1)SYCFXR48-9
E	SY16K48H-PD + (2)SYCFXR48-9

浏览上面的运行时图表线来查看的运行时与负载比详情

曲线拟合测得的运行时间数据。所有测量都是在使用充满电的新电池、在典型环境条件下且没有电力输入和电阻负载输出的情况下开展的。

通讯与管理

接口端口

SmartSlot 插槽

可用的智能插槽数量

控制面板

多功能液晶显示器状态管理控制台。

有声报警

电池供电报警，低电报警

紧急关断

是

物理指标

高

1991.00 mm

宽

600.00 mm

深

1070.00 mm

设备安装有效高度

42U

净重

537.00 KG

运输重量

578.00 KG

运输高度

2140.00 mm

运输宽度

848.00 mm

运输长度

1210.00 mm

颜色

黑色

环境

工作环境

0 - 40 °C

工作相对湿度

0 - 95%

操作高度

0-999.9米

存储温度

-15 - 40 °C

存储相对湿度

0 - 95%

存储高度

0-15000米

听觉噪音距设备表面 1 m 处

61.00 dBA

在线运行发散热量

2573.00 BTU/hr

保护等级

NEMA 1

相符性

管理机构认证

EN 50091-1, EN/IEC 62040-1-1, EN/IEC 62040-3, Eurobat通用型, FCC 15 部分 A 级, ISO 14001, ISO 9001, VFI-SS-111

标准质保

厂家授权的启动装置提供 1 年现场保修或保换

可持续提供状态

**UPS带50%额定容量负载放电至关机后，重新充电到90%电池容量所需时间。
