G1W80MU12PUTSFeatures

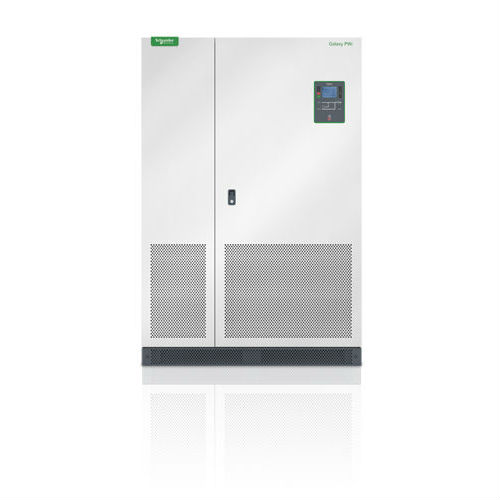

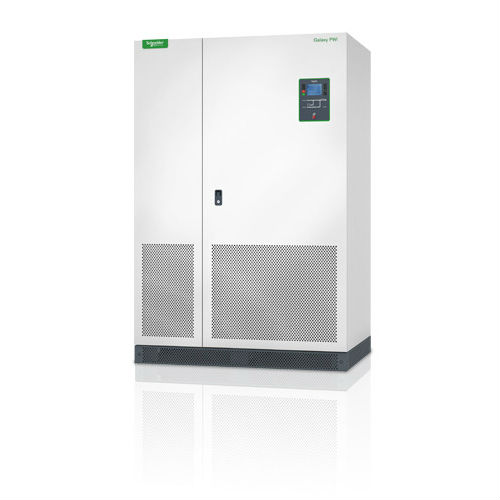

Galaxy PWi 80kVA 3:1集成式并联UPS，12脉冲，220VDC，带输入变压器、5X8启动服务

• 集成的变压器
  可在现场配置为旁路或输出变压器，以实现完全的电隔离和增加负荷保护。

MGE Galaxy PW特点与优势

输出

• 输出功率容量
  64.0 K瓦数 / 80.0 kVA
• 最大可配置功率(瓦)
  64.0 K瓦数 / 80.0 kVA
• 额定输出电压
  220V
• 中性输出电流
  360A
• 输出电压注释
  可配置用于 220 或 230V 额定输出电压
• 满负载效率
  90.0 %
• 输出电压失真
  低于 5%
• 输出频率(与主频率同步)
  50 Hz
• 输出频率(不同步)
  50Hz ±1% for 50Hz nominal
• 其它输出电压
  230
• 负载高峰因素
  03:01
• 拓朴
  双转换联机
• 波形类型
  正弦波
• 过载运行
  125% 时为 10 分钟，150% 时为 60 秒
• 最大输出电流
  900
• 输出电压 THD
  < 3% linear load and <5% nonlinear load
• 输出电压容差
  ±1% static
• 旁路
  内置维修旁路, 内置静态旁路

输入

• 额定输入电压
  380V 3PH
• 输入频率
  45 - 55 Hz
• 输入端子类型
  Hard Wire 4-wire (3PH + G), Hard Wire 5-wire (3PH+N+G)
• 工作电压范围
  323 - 460 (380V)V
• 满负载效率
  90.0 %
• 输入总谐波失真
  浅色橡木皮饰面
• 所需输入保护类型
  CB
• 其他输入电压
  400
• 最大耐受短路电流 (Icw)
  36.0kAmps
• 最大输入电流
  180.0A
• 满负载下的输入功率因数
  0.77

电池与运行时间

• 电池类型
  没有内部电池 - 使用外部电池系统

通讯与管理

• 控制盘
  多功能液晶显示器状态管理控制台。
• 紧急关断
  是的
• 可用的智能插槽数量
  1

物理参数

• 高
  1800mm , 180.0cm
• 宽
  1200mm , 120.0cm
• 深
  800mm , 80.0cm
• 净重
  1150.0kg
• 毛重
  1230.0kg
• 装运高度
  2025mm , 202.5cm
• 装运宽度
  1330mm , 133.0cm
• 装运深度
  930mm , 93.0cm
• 标准纸箱单元
  1.0

环境

• 工作温度
  0 - 35 °C
• 工作相对湿度
  0 - 95 %
• 操作高度
  0-990米
• 存储温度
  -25 - 65 °C
• 存储相对湿度
  0 - 95 %
• 存储高度
  0-9900米
• 在设备表面1米外可听到的噪音
  60.0dBA
• 保护等级
  IP20

相符性

• 管理机构认证
  EN/IEC 62040-1, IEC 61000-4-5, IEC 62040-2
• 标准质保
  厂家授权的启动装置提供 1 年现场保修或保换

常用

• 旁路连接
  4 线 (3 Ph + N) 或 5 线 (3 Ph + N + G)
• 最大旁路输入电流
  360.0A
